Источники бесперебойного питания серии REAL-EL RESERVE

4 Августа 2023
vidsutnist-elektroenergii

Ни для кого не секрет, что электросети переменного тока, используемые нами, далеки от идеала. Чаще причиной отказов электронного оборудования сегодня является некачественное электроснабжение. Частично эту проблему можно решить благодаря применению приборов для улучшения качества электроснабжения, таких как автоматические регуляторы напряжения (стабилизаторы).

Однако в то же время нередки случаи пропадания или полного отсутствия электроэнергии. В связи с чем возникает необходимость обеспечения питания таким особенно жизненно важными системами, как отопление, связь, охранные и пожарные системы сигнализации. Чтобы не допустить сбоев в их работе, следует установить устройство или систему бесперебойного питания.


Источник бесперебойного питания (ДБЖ) (англ. Uninterruptible Power Supply, UPS) – это источник вторичного электропитания, автоматическое устройство, назначением которого является обеспечение подключенного к нему электрооборудования бесперебойным снабжением электрической энергии в пределах нормы. ИБП предоставляет подключенному к нему оборудованию возможность продолжить работу в период отсутствия электроснабжения. А встроенный в ИБП автоматический регулятор напряжения обеспечивает качественное электроснабжение при понижении или повышении напряжения сети, а также защищает оборудование от помех и скачков напряжения сети.

Такое ИБП (UPS) постоянно контролирует показатели сети, автоматически корректирует напряжение питания или переключается в режим работы от батарей, гарантируя непрерывную работу оборудования.

❗ Чтобы надлежащим образом защитить оборудование, необходимо правильно подобрать для защищаемого электроприбора соответствующее ИБП.


Наиболее распространены три основных типа источников бесперебойного питания:

  1. Источники бесперебойного питания типа Off-Line

    В нормальном режиме функционирования подключенная нагрузка питается отфильтрованным напряжением первичной сети. Если параметры входного напряжения выходят за значение настроенных диапазонов, прибор переключается в режим питания от батареи независимо от того, есть ли напряжение в сети или нет. Это налагает определенные ограничения на применение таких устройств:

    • ✅ использование только в сети со стабильным качеством электрической энергии;
    • ✅ недостаточная защита от провалов напряжения, превышений допустимого значения напряжения, изменений частоты и формы входного напряжения;
    • ✅ невозможность своевременного восстановления емкости аккумуляторов, если они часто переходят на питание от батареи;
    • ✅ из-за большого диапазона отклонений напряжения сети от нормы, особенно за пределами крупных городов, полноценное применение такого прибора возможно только совместно с дополнительным автоматическим регулятором напряжения..

  2. Источники бесперебойного питания типа On-Line

    В нормальном режиме функционирования напряжение сети выпрямляется, а затем преобразуется в постоянное напряжение для зарядки батареи и питания выходного каскада.

    При достаточном напряжении сети выходной каскад превращает постоянное напряжение в синусоидальное напряжение 230 В. При понижении напряжения сети недостаточность тока восполняется аккумуляторной батареей; при отсутствии напряжения в питающей сети осуществляется только от батареи.

    Качество питания и надежность работы такого устройства существенно выше, чем у предыдущего типа. Но этот прибор все же имеет недостатки:

    • ✅ низкий, по сравнению с другими типами ИБП, КПД из-за двойного преобразования;
    • ✅ высокая цена;
    • ✅ относительно малый ресурс батареи.

    Такие ИБП чаще всего используются для поддержки работы серверов и маршрутизаторов в корпоративных сетях.


  3. Источники бесперебойного питания типа Line-Interactive

    В линейно-интерактивных ИБП сочетаются преимущества рассмотренных ранее типов, у них исходя из возможностей минимизированы их недостатки.

    Встроенный автоматический регулятор напряжения обеспечивает качественное электроснабжение при снижении или повышении напряжения сети, а также защищает оборудование от помех и скачков напряжения сети.

    Если параметры входного напряжения выходят за пределы рабочего диапазона, питание производится от батареи, обеспечивая непрерывность питания нагрузки.

    Вместе с множеством преимуществ эти приборы обладают и минусами. Минусом является ненулевое (4-10 миллисекунд) время переключения на аккумуляторы, однако в большинстве случаев это не критично для потребителя.

    В свою очередь ИБП такого типа делятся на:

    • ✅ ИБП с аппроксимированной синусоидой на выходе (подходит только для устройств с импульсными блоками питания);
    • ✅ИБП с синусоидой правильной формы – более унифицированный, что кроме всего вышеперечисленного может работать с устройствами, критическими к форме входного тока (содержащие трансформаторы, моторы, компрессоры и т.п.).

❗ Исходя из цены, потребительских свойств, коэффициента полезного действия и ресурса батареи ИБП типа Line-Interactive является оптимальным выбором.


dbzh-v-sistemi-avtonomnogo-opalyuvannya

ИБП в системе автономного отопления

Особенно острой стоит проблема энергообеспечения в зимний период в связи с увеличением нагрузки на сеть. Ухудшение метеоусловий часто является причиной обрыва полосы электропередач.

В таких условиях одним из самых уязвимых является СИСТЕМА АВТОНОМНОГО ОТОПЛЕНИЯ. Естественно, остановка системы отопления зимой на длительное время может нанести значительный ущерб. Ведь перепады и выключение электроэнергии приводят к остановке отопительного котла и часто провоцируют возникновение его неисправностей.

Во-первых: принудительная циркуляция теплоносителя в современных отопительных системах поддерживается электрическими циркуляционными насосами.

Во-вторых: некоторые модификации котлов имеют системы наддува воздуха в камеру сгорания и удаления продуктов горения на основе электрических вентиляторов, а также микропроцессорные блоки управления.

Работает подобная отопительная система следующим образом: Термостат контролирует температуру воздуха в помещении ➠ Изменение температуры изменяет тепловую нагрузку и соответственно необходимое количество топлива ➠ В теплообменнике энергия от сгорания топлива нагревает теплоноситель ➠ Манометр и термометр контролируют показатели теплоносителя ➠ Циркулярный насос прокачивает теплоноситель через отопительный контур ➠ Работой всего устройства управляет электронный блок управления

❗ Правильно подобранный ИБП с соответствующей батареей позволяет решить проблемы, связанные с остановкой котла или выходом из строя из-за перепадов напряжения в сети и обеспечить его работу в течение необходимого времени.


dbzh-dlya-suchasnogo-kotla

Критерии подбора ИБП для современного котла

При выборе источника питания для котла следует учитывать, что форма выходного напряжения ИБП должна быть синусоидальной, поскольку котел содержит потребители, критические к форме входного тока (вентилятор, циркуляционный насос и т.п.).

Чтобы не ошибиться в выборе, необходимо найти ответы на следующие вопросы:


Разработаны и изготовлены компанией REAL-EL ИБП серии RESERVE является идеальным решением для бесперебойного электропитания систем отопления, интеллектуальных пожарных и охранных систем, автоматики и т.д.

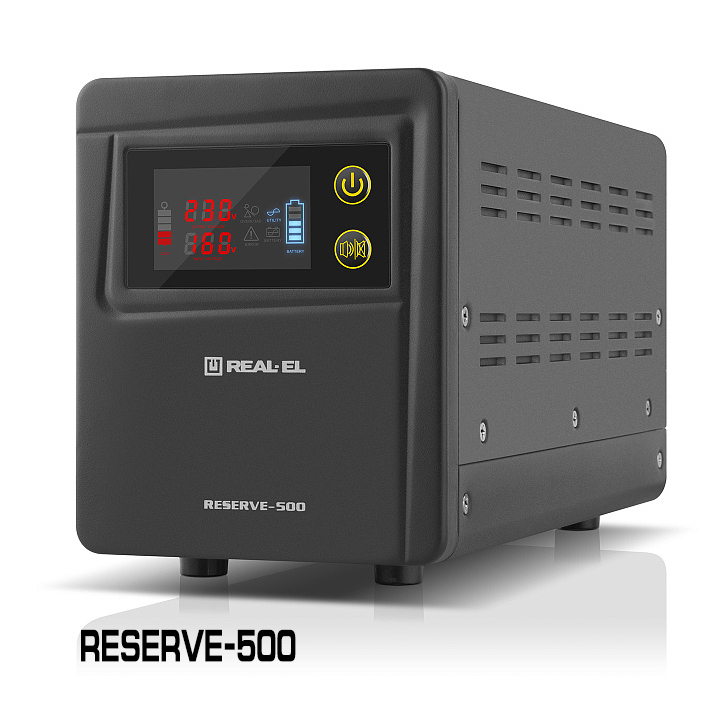

divitsya-opis-reserve-500 divitsya-opis-reserve-1000


Это позволяет существенно экономить ресурс батареи.

Для того чтобы выбрать модель ИБП REAL-EL RESERVE, необходимо определить суммарную мощность подключенного к ИБП оборудования в ваттах (Вт) (указано в технической документации оборудования).


Выберите модель ИБП REAL-EL RESERVE (500 или 1000) в зависимости от мощности:

Максимальная мощность подключенных устройств для REAL-EL RESERVE-500 ☞ 300 Вт

Максимальная мощность подключенных устройств для REAL-EL RESERVE-1000 ☞ 600 Вт

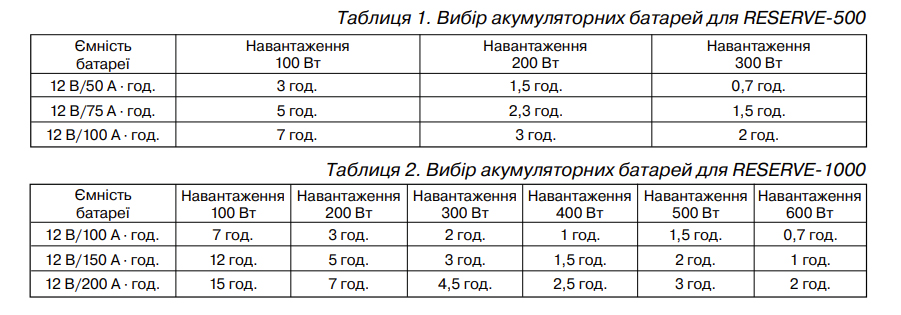

Выберите емкость батареи(й) в зависимости от мощности подключенной нагрузки и необходимого времени резервирования, см. таблицы 1 и 2 ниже:

vibir-akumulyatornih-batarej-dlya-real-el-reserve

Аккумуляторные батареи TM REAL-EL

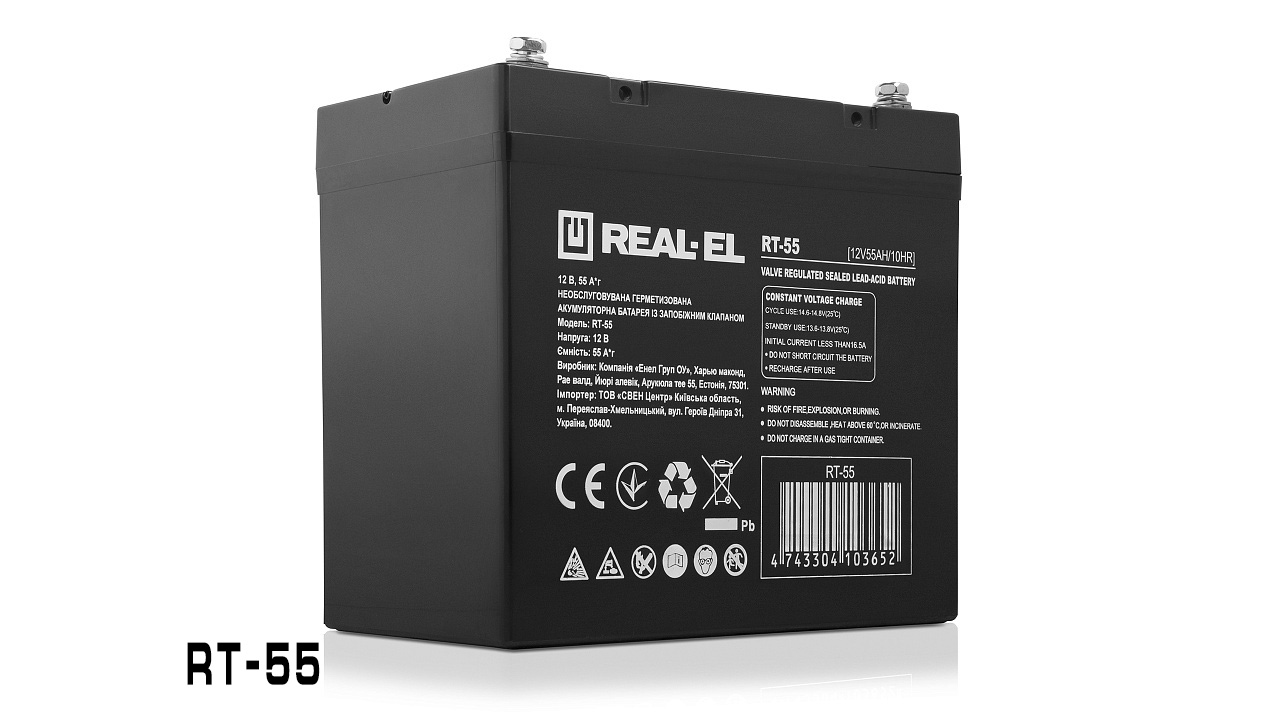

akumulyatorna-batareya-real-el-rt-55 akumulyatorna-batareya-real-el-rt-100

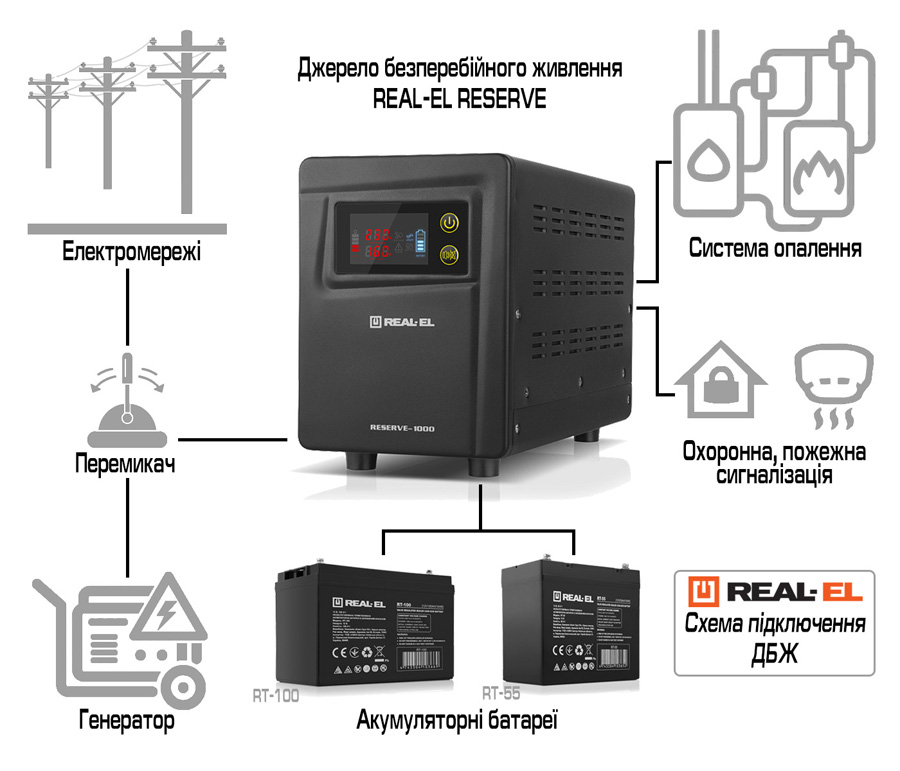

Возможна структурная схема сети бесперебойного питания

linijno-interaktivne-dbzh-bezperervno-dii-real-el-reserve


Монтаж комплекта и его подключение не представляет никаких проблем.

Ведь комплект разработан таким образом, чтобы его монтаж и подключение не вызывали затруднений для людей, не имеющих специальной подготовки.

  1. Установите комплект (ИБП REAL-EL RESERVE + батареи) в выбранное вами место с хорошей вентиляцией (свободное пространство вокруг ИБП должно быть не менее 25 см).
  2. Подсоедините АКБ (приобретите отдельно) к ИБП с помощью встроенных в ИБП кабелей, соблюдая полярность.
    ВНИМАНИЕ!!! При подключении АКБ к ИБП возможно искрение при касании силовых клемм. Перед первым использованием ИБП необходимо произвести зарядку батареи в течение как минимум 12 часов без погрузки.
  3. Подключите ИБП REAL-EL RESERVE к однофазной сети с помощью шнура питания. Включать ИБП после подключения к сети кнопкой не нужно – функция «автостарт» запустит его автоматически.
  4. Необходимо зарядить батарею.
  5. Для этого оставьте ИБП REAL-EL RESERVE включенным до окончания зарядки батареи.
  6. После зарядки батареи нажмите и удерживайте кнопку, чтобы выключить прибор.
  7. Отсоедините ИБП REAL-EL RESERVE от сети, вынув вилку шнура питания из розетки.
  8. К выключенному ИБП REAL-EL RESERVE подключите устройства-потребители. Для этого вставьте сетевые вилки устройств-потребителей в розетку ИБП REAL-EL RESERVE.
  9. Снова подключите вилку ИБП REAL-EL RESERVE к сети, функция автостарт запустит его автоматически.
  10. Затем включите подключенные устройства (первым – самое мощное и последним – наименее мощное) с помощью их выключателей.

Функция пуска «Холодный старт»

Включать ИБП REAL-EL RESERVE без подключения к сети можно с использованием функции пуска «Холодный старт» кнопкой «Переключатель ON/OFF»

ИБП готово к работе!

❗ Подробная ИНСТРУКЦИЯ ИБП серии REAL-EL RESERVE: ЗДЕСЬ
