Источники бесперебойного питания серии Home UPS

25 Ноября 2015

Ни для кого не секрет, что используемые электросети переменного тока далеки от идеала. Чаще всего причиной отказов электронных приборов является некачественное электроснабжение. Частично эту проблему можно решить за счет применения приборов для улучшения качества электроснабжения, таких, например, как автоматические регуляторы напряжения (стабилизаторы).
Но вместе с тем нередки случаи пропадания или полного отсутствия электроэнергии. В связи с чем возникает необходимость обеспечения питанием таких особенно жизненно важных систем, как отопление, связь, охранные и пожарные системы сигнализации. Чтобы не допускать сбоев в их работе, целесообразно установить устройство или систему бесперебойного питания.
Источник бесперебойного питания (ИБП) (англ. Uninterruptible Power Supply, UPS) – это источник вторичного электропитания, автоматическое устройство, назначением которого является обеспечение подключенного к нему электрооборудования бесперебойным снабжением электрической энергией в пределах нормы. ИБП позволяет подключенному к нему оборудованию продолжить работу в период пропадания электроснабжения. А встроенный в ИБП автоматический регулятор напряжения обеспечивает качественное электроснабжение при снижении или повышении напряжения сети, а также защищает оборудование от помех и скачков напряжения сети.
Такой ИБП (UPS) постоянно контролирует показатели сети, автоматически корректирует напряжение питания или переключается в режим работы от батарей, гарантируя непрерывную работу подключенного оборудования.
Чтобы должным образом защитить оборудование, необходимо правильно подобрать соответствующий защищаемому электроприбору ИБП.

Наиболее распространенными являются три основных типа источников бесперебойного питания:
1. Источники бесперебойного питания типа Off-Line
В нормальном режиме функционирования питание нагрузки осуществляется отфильтрованным напряжением первичной сети. Если параметры входного напряжения выходят за значения настроенных диапазонов, прибор переключается в режим питания от батареи независимо от того, есть напряжение в сети или нет. Это накладывает определенные ограничения на применение подобных приборов:
• можно использовать только в сетях со стабильным качеством электрической энергии;
• плохая защита от провалов напряжения, превышений допустимого значения напряжения, изменений частоты и формы входного напряжения;
• невозможность своевременного восстановления емкости аккумуляторов из-за частых переключений на батарейное питание;
• из-за большого разброса напряжений сети, особенно за пределами больших городов, полноценное применение такого прибора возможно только совместно с дополнительным автоматическим регулятором напряжения.
2. Источники бесперебойного питания типа On-Line
В нормальном режиме функционирования напряжение сети выпрямляется, а затем преобразовывается в постоянное напряжение для заряда батареи и питания выходного каскада.
При достаточном напряжении сети выходной каскад преобразовывает постоянное напряжение в синусоидальное напряжение 220 В. При более низком напряжении сети недостаток тока восполняется аккумуляторной батареей; при отсутствии напряжения в сети питание осуществляется только от батареи.
Качество питания и надежность работы такого устройства существенно выше, чем у предыдущего типа. Но этот прибор всё же имеет недостатки:
• низкий, по сравнению с другими типами ИБП, КПД из-за двойного преобразования;
• высокая стоимость;
• относительно малый ресурс батареи.
Такие ИБП чаще всего используются для поддержания работы серверов и маршрутизаторов в корпоративных сетях.
3. Источники бесперебойного питания типа Line-Interactive
В линейно-интерактивных ИБП сочетаются преимущества рассмотренных ранее типов, в них, по возможности, минимизированы недостатки.
Встроенный автоматический регулятор напряжения обеспечивает качественное электроснабжение в случае пониженного или повышенного напряжения сети, а также защищает оборудование от помех и скачков напряжения сети.
При выходе параметров входного напряжения за пределы рабочего диапазона питание осуществляется от батареи, обеспечивая непрерывность питания нагрузки.
Наряду с множеством достоинств данные приборы имеют минусы. Минусом является ненулевое (4-10 миллисекунд) время переключения на аккумуляторы, но в большинстве случаев это некритично для потребителя.
В свою очередь ИБП такого типа можно разделить на:
• ИБП с аппроксимированной синусоидой на выходе (подходит только для устройств на основе импульсных блоков питания);
• ИБП с синусоидой правильной формы – более унифицированный, который помимо всего перечисленного может работать с устройствами, критичными к форме входного тока (содержащими трансформаторы, моторы, компрессоры и т. п.).
Исходя из цены, потребительских свойств, коэффициента полезного действия и ресурса батареи ИБП типа Line-Interactive являются оптимальными выбором.

Особенно острой становится проблема энергообеспечения в зимний период в связи с увеличением нагрузки на сеть. Ухудшение метеоусловий нередко является причиной обрыва линии электропередач.
В таких условиях одной из самых уязвимых является система автономного отопления. Естественно, остановка системы отопления зимой на длительное время может нанести значительный ущерб. Ведь перепады и отключения электроэнергии приводят к остановке отопительного котла, зачастую провоцируют возникновение его неисправностей.
Во-первых, принудительная циркуляция теплоносителя в современных отопительных системах поддерживается с помощью электрических циркуляционных насосов. Во-вторых, некоторые модификации котлов имеют системы наддува воздуха в камеру сгорания и удаления продуктов горения на основе электрических вентиляторов, а также микропроцессорные блоки управления.
Работает такая отопительная система следующим образом:
Термостат контролирует температуру воздуха в помещении. При изменении температуры меняется тепловая нагрузка и, следовательно, необходимое количество топлива. В теплообменнике энергия от сгорания топлива нагревает теплоноситель. Манометр и термометр контролируют показатели теплоносителя. Циркулярный насос прокачивает теплоноситель по отопительному контуру. Работой всего устройства управляет электронный блок управления.
Правильно подобранный ИБП с соответствующей батареей позволит избежать проблем, связанных с остановкой котла или выходом его из строя из-за перепадов напряжения в сети, и обеспечить его работу в течение необходимого времени.

Критерии подбора ИБП для современного котла
При выборе источника питания для котла следует учесть, что форма выходного напряжения ИБП должна быть синусоидальной, поскольку котел содержит потребители, критичные к форме входного тока (вентилятор, циркуляционный насос и т. д.).
Чтобы не ошибиться в выборе, необходимо найти ответы на следующие вопросы:
Потребляемая мощность в современных котлах небольшая, и, как правило, составляет от 80 до 300 Вт;
Время автономной работы, в течение которого ИБП должен обеспечивать нагрузку. Чтобы котел проработал несколько часов при отсутствии электропитания в сети, необходимо приобретать ИБП с возможностью подключения внешних блоков батарей. В зависимости от того, какое время автономной работы необходимо, подбирается необходимая емкость батареи. Следует также обратить внимание на наличие защиты батарей от глубокого разряда. При глубоком разряде батарей (ниже допустимого уровня) их емкость быстро уменьшается, в результате чего сокращается время автономной работы;
Встроенный стабилизатор напряжения. Следует обратить внимание на качество питающей сети. Если в такой сети большие перепады напряжения, то немаловажной характеристикой при выборе ИБП является диапазон входного напряжения – чем он больше, тем реже источник бесперебойного питания будет переходить на батареи, и соответственно тем дольше он прослужит. Лучше подбирать ИБП со встроенным автоматическим регулятором напряжения.

ИБП серии HOME UPS, разработанные и произведенные компанией REAL-EL, – идеальное решение для бесперебойного электропитания систем отопления, интеллектуальных пожарных и охранных систем, систем автоматики и т. п.

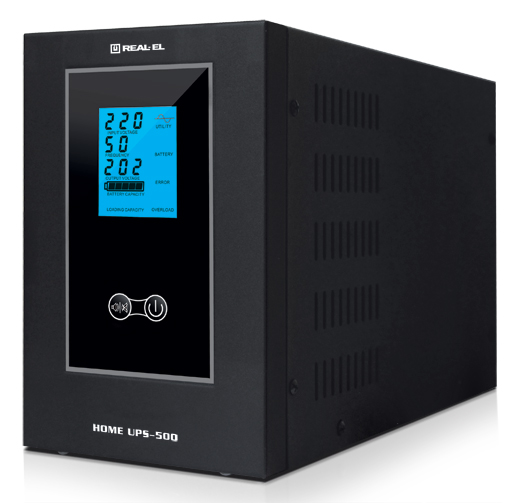

Источник бесперебойного питания Home UPS-500

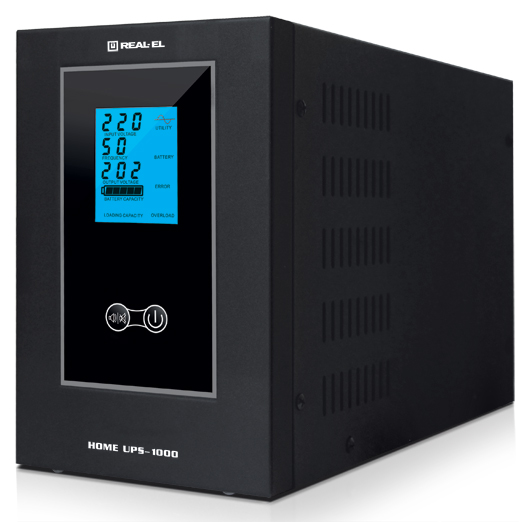

Источник бесперебойного питания Home UPS-1000

Правильный синусоидальный сигнал на выходе в этих ИБП позволяет обеспечивать бесперебойное питание потребителей, критичных к форме питающего тока.
Длительное резервное электропитание в них реализовано за счет значительной, изменяемой в широких пределах емкости внешних батарей.
Встроенный в ИБП стабилизатор напряжения позволяет обеспечить корректное электропитание нагрузки при пониженном или повышенном напряжении сети без перехода в режим работы от батареи. Это позволяет существенно сэкономить ресурс батареи.
Для того чтобы выбрать модель ИБП Home UPS, необходимо определить суммарную мощность подключенного к ИБП оборудования в ваттах (Вт) (приводится в технической документации оборудования).
Выберите модель ИБП Home UPS (500 либо 1000) в зависимости от мощности по таблице:

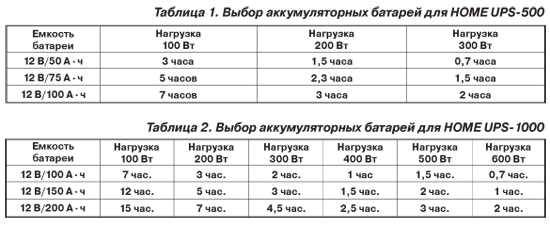

Выберите ёмкость батареи(й) в зависимости от мощности подключенной нагрузки и необходимого времени резервирования питания, см. таблицы 1 и 2 ниже:

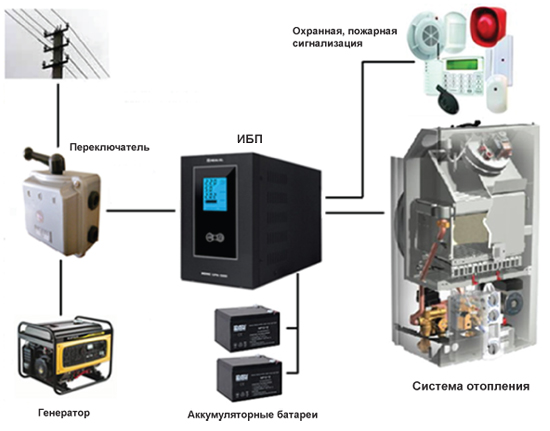

Возможная структурная схема сети бесперебойного питания


Схема подключения ИБП

Сборка комплекта и его подключение не представляет сложности.
Комплект разработан так, чтобы его сборка и подключение не вызывали трудностей для людей, не имеющих специальной подготовки.
1. Установите комплект (ИБП Home UPS + батареи) в выбранное вами место с хорошей вентиляцией (свободное пространство вокруг ИБП должно быть не менее 25 см).
2. Подключите АКБ (приобретается отдельно) к силовым клеммам ИБП с помощью встроенных силовых кабелей, соблюдая полярность. Обратите внимание – в случае использования нескольких батарей подключайте батареи ПАРАЛЛЕЛЬНО, соблюдая полярность. Напоминаем, что красным цветом всегда отмечается плюсовая клемма, а черным или синим – минусовая. При подключении двух или более батарей плюс одной батареи соединяется с плюсом другой, минусы батарей соединяются аналогичным способом. Для подключения дополнительных батарей потребуются дополнительные кабели, которые нужно приобрести отдельно.
3. Подключите ИБП Home UPS к розетке однофазной сети (желательно с заземлением) при помощи встроенного шнура питания. После подключения начнется подзарядка АКБ, включится цифровой LCD-дисплей (см. на рисунке), включение сопровождается звуковыми сигналами. На индикаторе выходного напряжения (7) загорится надпись «220». При этом уровень заряда батареи контролируется пятисегментным индикатором (6) (каждый сегмент примерно 20 % ёмкости).
Включать ИБП Home UPS после подключения к сети не нужно – функция автостарт запустит его автоматически.
4. Оставьте прибор включенным до окончания заряда батареи (6-12 часов). Об окончании заряда сигнализирует индикатор уровня заряда батарей (6) (должны гореть все пять сегментов индикатора).
5. Нажмите и удерживайте кнопку «Сеть» – должен прозвучать звуковой сигнал – прибор отключится, при этом на индикаторе выходного напряжения должны высветиться цифры «000».
6. Затем отключите от сети сетевую вилку и к выключенному прибору подключите сетевые вилки устройств-потребителей.
7. После подключения устройств-потребителей вставьте вилку ИБП Home UPS в сетевую розетку, затем включите подключенные устройства их выключателями (если они есть).
ИБП готов к работе!

Панель управления ИБП с дисплеем

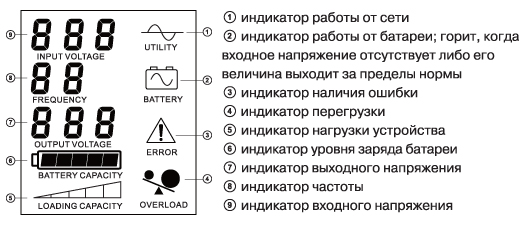

Описание дисплея ИБП

Важные уточнения:
В случае необходимости принудительного отключения ИБП Home UPS, сначала выключите подключенные к нему устройства их выключателями, затем произведите действия по отключению ИБП. Нажмите и удерживайте кнопку «Сеть» – должен прозвучать звуковой сигнал – прибор отключится, при этом на индикаторе выходного напряжения должны высветиться цифры «000».
Для повторного включения нажмите и удерживайте кнопку «Сеть» ИБП Home UPS, пока не прозвучит звуковой сигнал и на индикаторе выходного напряжения (7) не появится надпись «220».
В момент перехода на батарейное питание (при пропадании напряжения сети) ИБП Home UPS также подает звуковой сигнал. Во время работы от батареи звуковые сигналы повторяются каждые 30 секунд.
Если уровень заряда батареи низкий (в режиме работы от батареи), ИБП начинает подавать звуковые сигналы ежесекундно. При снижении напряжения батареи ниже 10,5 В ИБП автоматически отключится.
При слишком большой нагрузке ИБП начинает подавать предупредительные звуковые сигналы в течение 60 секунд, затем отключается.
В Home UPS предусмотрено отключение звуковой сигнализации. Для этого нажмите и удерживайте кнопку «Звук» (до характерного длинного сигнала), пока подача звуковых сигналов не прекратится. Если необходимо возобновить звуковые сигналы, повторите описанную выше процедуру.
При использовании двух или более аккумуляторных батарей (параллельно подключенных) надо помнить, что они должны быть одного типа и ёмкости (если номиналы ёмкости батарей отличаются, следовательно, они имеют разное внутреннее сопротивление, а также уровень заряда, вследствие чего сокращается срок их службы).
ИБП Home UPS можно включать с использованием функции «Холодный старт» (не подключая к сети). Нажмите и удерживайте кнопку «Сеть» ИБП, прозвучит звуковой сигнал, ИБП включится, и на устройства-потребители будет подаваться питание. Не рекомендуется пользоваться этой функцией при пониженном заряде батарей.
Не используйте автомобильные аккумуляторы: они плохо переносят разряд ниже 12 В (ИБП отключает батареи при остаточном напряжении 10,5 В) и быстро выходят из строя.
Если нет необходимости использовать системы в течение длительного времени, то следует отключать ИБП от сети и отсоединять батарейный комплект от ИБП. Каждые полгода рекомендуется производить подзарядку аккумуляторных батарей.
