Регулятор нагрузки

Согласно правилам и нормативам потребления электроэнергии жителями многоквартирных домов « …в многоквартирных домах (с газовыми плитами), которые были спроектированы и возведены до 2006 года, в качестве расчетной нагрузки определены 3 кВт на одну квартиру, а в домах с электрическими плитами выделенная мощность на квартиру составляет 7 кВт. В тех домах, которые были спроектированы с 2006 года (фактически с конца 2005 г.), нагрузка увеличена: для квартир с газовыми плитами – до 4,5 кВт, а для квартир с электрическими плитами – до 10 кВт на одну квартиру.»
Наполняя свою квартиру новыми современными приборами, работающими от электросети, следует непременно подумать о том, хватит ли выделенной мощности электрической сети квартиры для обеспечения необходимого питания электроприборов.
Трудно себе представить современную квартиру, не оборудованную кондиционером, стиральной машиной, вытяжкой, посудомоечной машиной, теплым полом или на худой конец просто утюгом, микроволновой печью, водонагревателем или электрическим чайником. При таком обилии мощных бытовых приборов в каждой квартире стоит ли удивляться тому, что большинство людей сталкиваются с проблемами отключения входных автоматов (пробок).
Установка же более мощных автоматов приводит к нагреванию проводки в квартире. Повышенный разогрев проводов приведет к разрушению их изоляции, что в лучшем случае может вызвать просто задымление квартиры, а в худшем – пожар. Более того, даже полная замена всей проводки и входных автоматов в квартире проблему не решает, ведь проводка в подъезде и в доме в целом не рассчитана на такие большие нагрузки.
Кроме того, существует еще и риск сжечь нулевой провод в общем домовом электрощите и устроить множество проблем уже всем жильцам многоквартирного дома. В этом случае ЖЭК никакой ответственности нести не будет, и как показывает судебная практика, возмещать убытки будет виновник пожара.
Одним из устройств, помогающих решить такие проблемы, может стать автоматический регулятор нагрузки.

НАЗНАЧЕНИЕ
Автоматический регулятор нагрузки сети предназначен для защиты электросети и проводки от перегрузок, вызванных одновременным подключением устройств, суммарная мощность которых превышает допустимую мощность линии электросети, методом автоматического управления подключением мощных бытовых электроприборов.
Автоматический регулятор нагрузки сети позволяет организовать полноценную совместную работу двух независимых электроприборов, суммарная мощность которых превышает лимит допустимой мощности линии электроснабжения.
Предлагаемый прибор снижает нагрузку на проводку и повышает безопасность эксплуатации мощных бытовых приборов, а также предоставляет потребителю простой способ подключения дополнительных электроприборов к сети с недостаточной мощностью.

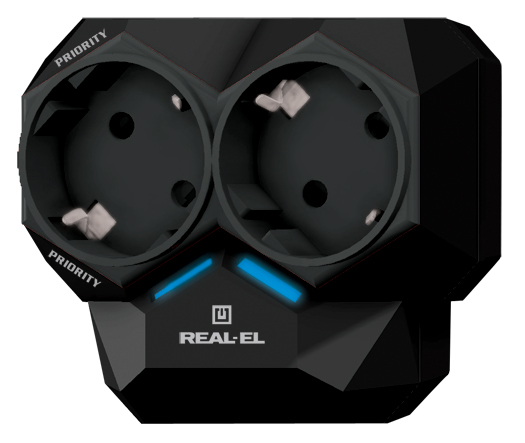

Aвтоматический регулятор нагрузки AR-01

При использовании данного прибора появляется возможность одновременного подключения, например, стиральной машины (мощность 2,2 кВт) и бойлера (2 кВт) к линии с допустимой мощностью 2,2 кВт. Их одновременное подключение без использования регулятора нагрузки приведет к отключению входного автомата и перегрузке сети.

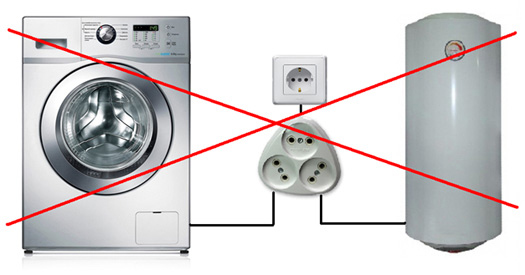

Неправильная схема одновременного подключения стиральной машины и бойлера

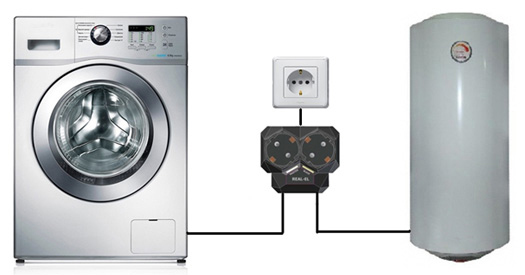

Схема подключения стиральной машины и бойлера через регулятор нагрузки


ОПИСАНИЕ
Автоматический регулятор нагрузки сети представляет собой устройство с электронной схемой управления, выполненное (изготовленное) в пластмассовом корпусе с сетевой вилкой и двумя розетками. Одна из розеток имеет маркировку «Priority». Рабочее напряжение 220 В, допустимый ток каждой из розеток 16 А. Под розетками расположены светодиодные индикаторы, показывающие режим работы прибора. Устройство имеет фиксированные установки и не нуждается в каких-либо настройках.
Автоматический регулятор нагрузки сети подключается к стандартной бытовой розетке 220 В. Устройства-потребители подключаются к его выходным розеткам. К розетке без маркировки подключается устройство, которое нуждается в постоянном электропитании, но кратковременно может быть отключено. Например, электрический водонагреватель, электрический конвектор и т. п. К розетке «Priority» подключается устройство, работа которого необходима в данный момент времени. Например, стиральная машина, фен, электрочайник, печь СВЧ и т. п. При обнаружении тока потребления выше определенного уровня в розетке «Priority» происходит автоматическое отключение розетки без маркировки. После окончания работы подключенного к розетке «Priority» устройства, автоматически возобновляется подача питания в розетку без маркировки. То есть регулятор нагрузки исключает возможность одновременной работы двух мощных потребителей.

Автоматический регулятор нагрузки сети имеет два основных режима работы:
   1. Устройство, подключенное к розетке «Priority», выключено или находится в режиме ожидания (потребляемая мощность менее 60 Вт). На розетку без маркировки подается напряжение, и устройство, подключенное к ней, может работать. Оба индикатора активны (светятся).
   2. Устройство, подключенное к розетке «Priority», работает (потребляемая мощность более 100 Вт). Подача напряжения на розетку без маркировки временно прекращено. Индикатор розетки «Priority» активен, индикатор второй розетки – не активен.

Регулятор нагрузки позволяет:
   - подключать электроприборы, суммарная мощность которых превышает лимит мощности данной линии электросети;
   - подключать дополнительные электроприборы без прокладки дополнительных проводов;
   - предотвращать перегрузку электропроводки;
   - предотвращать ущерб и неудобства, связанные с отключением вводного автомата;
   - снижать токовую перегрузку электросети, возникающую после временных отключений электроснабжения.

Принцип действия регулятора нагрузки заключается в использовании пауз в работе электронагревательных бытовых приборов (бойлер, конвектор, утюг и т. п.), имеющих циклический режим работы. Приборы такого типа, как правило, снабжены выключателями, отключающими нагревательные элементы при достижении заданной температуры. То есть они активны, потребляют значительный ток лишь некоторое время, обычно небольшое, в остальное время тока потребления почти нет. Автоматический регулятор нагрузки позволяет также в то время, когда один прибор выключен, использовать освободившуюся энергию для питания другого прибора. В результате оба подключенных прибора могут полноценно функционировать, не перегружая ни сеть, ни проводку.
